Die Kunststoffkabelkette der Serie TF dient als Schutz vor Schmutz. Es ist kostengünstig und wird am häufigsten in Anwendungen mit niedrigen und mittleren Geschwindigkeiten eingesetzt. Die geschlossene Kabelkette betreibt auch in den Bereichen, wo der Schmutz und Staub durch Holzbearbeitung, Stahlwerke, Zellstoff und Papier, Textilien, Landwirtschaft, Kohlekraftwerke und andere chaotische Umgebungen erzeugt werden.

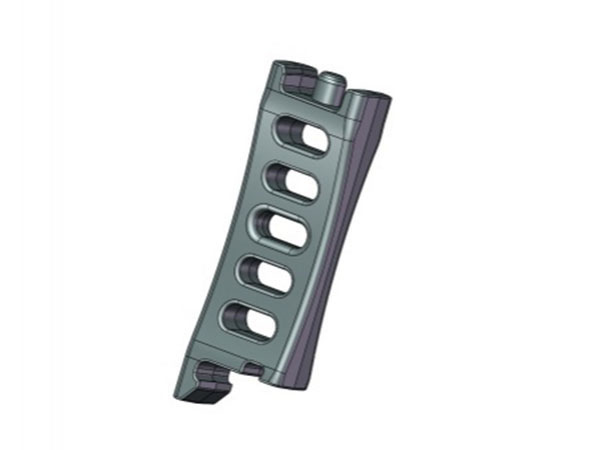

TP Isolator
Strukturmerkmale
1. Die Kabelkette der Serie TF ist ein vollständig geschlossener Typ. Es kann den Staub und Schmutz wirksam verhindern, die in Hochtemperaturprozessen erzeugt werden und in die Kette eintreten. Diese Art von Seilkette kann schnell auf dem Innen- oder Außenradius geöffnet und schnell montiert werden. Das modulare Design macht es einfach, die Kettenlänge je nach Anwendungsbedarf zu schneiden oder zu verlängern.
2. Die mit einem Isolator ausgestattete Rille ist in der Lage, verschiedene Energiequellen zu isolieren, was den Energietransport sicherer und effizienter macht. Wir schlagen vor, dass die Benutzer einen Isolator verwenden, wenn es verschiedene Lasten wie Hydraulikrohre, Wasserrohre, Gasleitungen und Kabel gibt, oder wenn die Lasten gleich aber die Quantität groß sind.

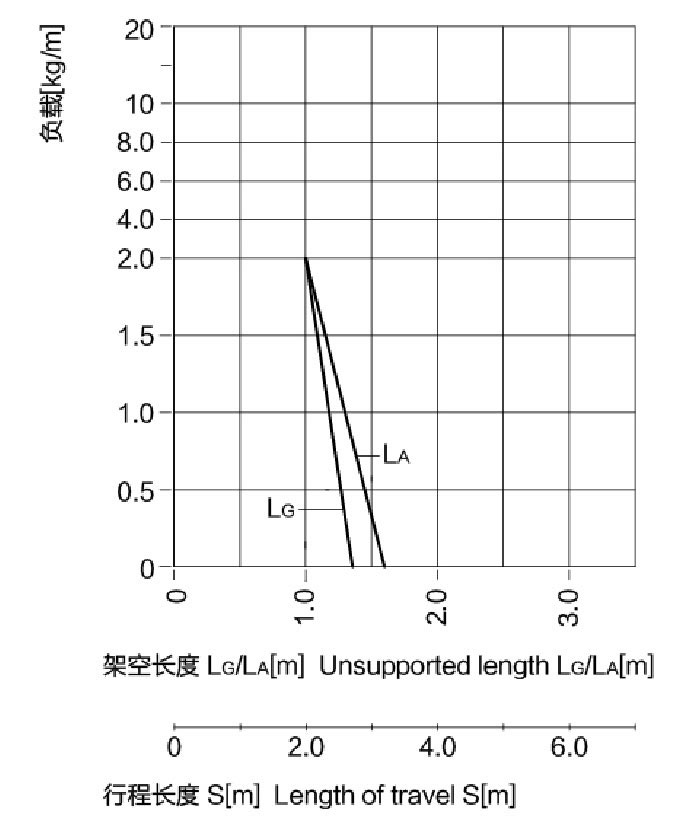

3. Der Begrenzungsblock hat die Länge der Freileitung hinzugefügt, die die Lebensdauer der Seilkette deutlich verlängert hat.
Die Auswahl der TF-Seilkette ist abhängig von der Lastanordnung. Im Allgemeinen sollten die innere Höhe und die innere Breite der Kabelkette jeweils 1,5 mal der maximalen Höhe und der maximalen Breite der Lastanordnung betragen.
Typ
(Hi) Innenhöhe
(mm in.)
(Wi) Innenbreite
(mm in.)
Kabel max ø
(mm in.)
(H) Außenhöhe
(mm in.)
(W) Außenbreite
(mm in.)
(R) Biegungsradius
(mm in.)
(P) Tonhöhe
(mm in.)
TF25
26 (1.02)
39-76 (1.54-2.99)
ø22 (0. 87 )
42 (1.65)
59-96 (2.32-3.78)
75-175 (2.95-6.89)
67 (2.64)
TF35
35 (1.38)
51-101 (2.01-3.98)
ø32 (1.26)
52 (2.05)
67-117 (2.64-4.61)
100-250 (3.94-9.84)
42 (1.65)
TF40
40 (1.57)
53-153 (2.09-6.02)
ø37 (1.46)
57 (2.24)
74-174 (2.91-6.85)
100-250 (3.94-9.84)
46 (1.81)

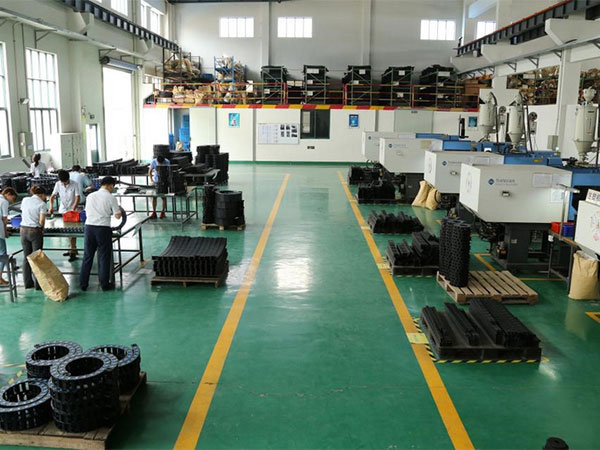

Qualitätskontrolle

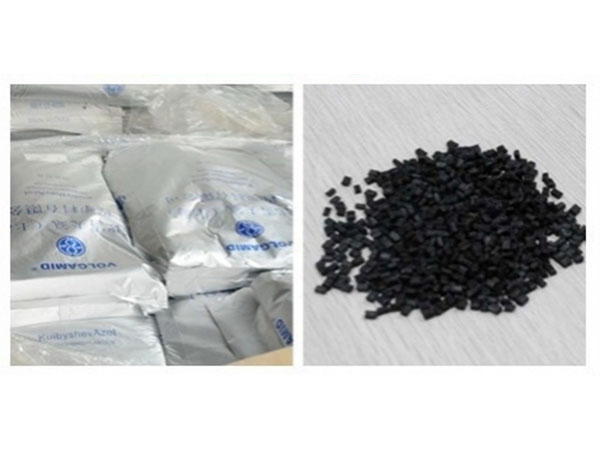

Rohstoff PA66 aus Russland, mit hoher Feuerbeständigkeit und gutem Glanz
