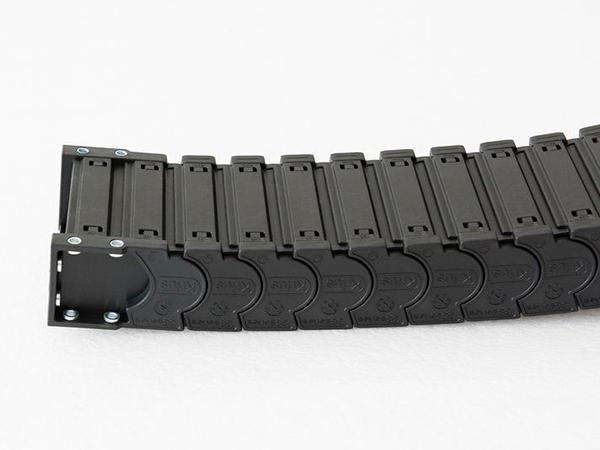

Geräuscharme Kunststoff-Kabelkette, JQ/JF Serie

CNC-Kabelführung
Kabelträgerkette
Elektrische Schleppkette
Kunststoffkabelträger
Kabelbahnkette

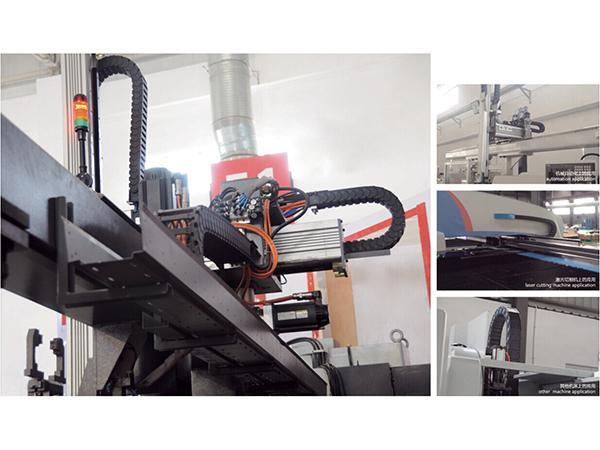

Mit einer JQ / JF-Kabelkette kann die Energie sicher auf hohe Kraniche oder Getriebe von über 800 h übertragen werden. Diese Serie von Kabelketten ist in Druckgeräten, Energieübertragungsgeräten und Bewegungsroboterteilen anwendbar und wird verwendet, um den Verschleiß zwischen den Kabeln und dem Rohr zu verringern.

Eigenschften
1. Kleine Tonhöhe, geräuscharm, hohe Geschwindigkeit, reibungsloser Betrieb
2. Nach den an der Roboter- und Hafenmaschine durchgeführten Tests können die Seilketten von Krius ihre Geschwindigkeit auf 8 m / s in einem Hub von 80-120 m halten.
3. Das PPA Material sorgt dafür, dass unsere lärmarmen Kabelketten seewasserbeständig sind. Es ist auch billiger und leichter im Vergleich zu einer traditionellen Stahlseilkette.
4. Die leise Kunststoffseilkette kann entlang des Innen- oder Außenradius geöffnet werden, wodurch eine schnelle Montage erreicht wird. Der modulare Entwurf macht es bequem, die Kettenlänge zu reduzieren oder zu erhöhen. Die Rille kann mit einem Isolator verschiedene Energiequellen isolieren, um den Energietransport sicher zu garantieren.
5. Die Kabelketten der JQ-Serie sind sowohl in Brücken- als auch in geschlossenen Ausführungen erhältlich. Die JF-Serie ist ein vollständig geschlossener Typ. Der geschlossene Typ verhindert das Eindringen von Staub oder anderen Partikeln in die Kette und schützt daher die Lasten.

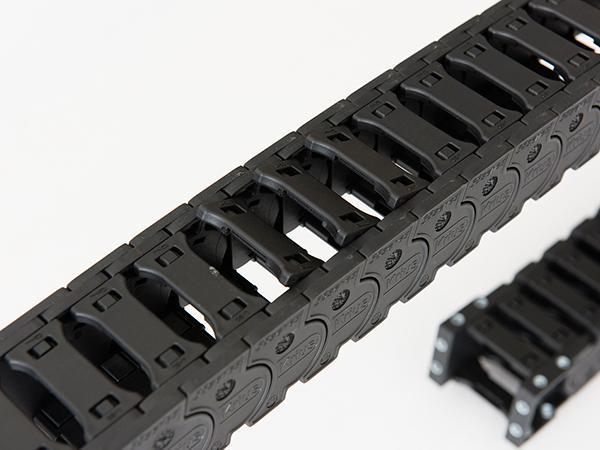

  • JQ-Brückenserie

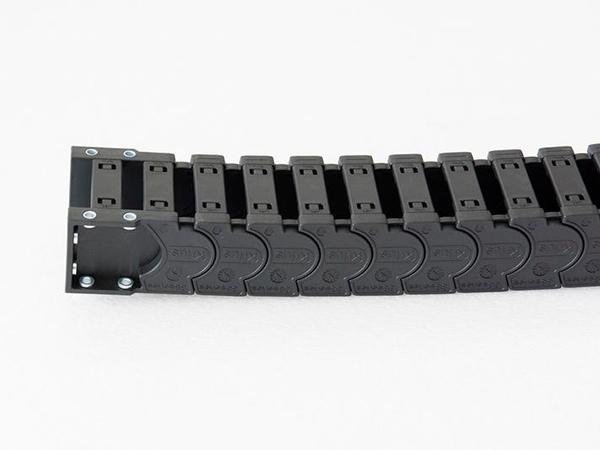

  • JF Geschlossene Serie

Maßgeschneiderter Dienst
Die Auswahl der JQ / JF-Seilkette hängt von der Lastanordnung ab. Im Allgemeinen sollten die innere Höhe und die innere Breite der Kabelkette jeweils 1,5 mal der maximalen Höhe und maximalen Breite der Lastanordnung betragen.

Technische Parameter

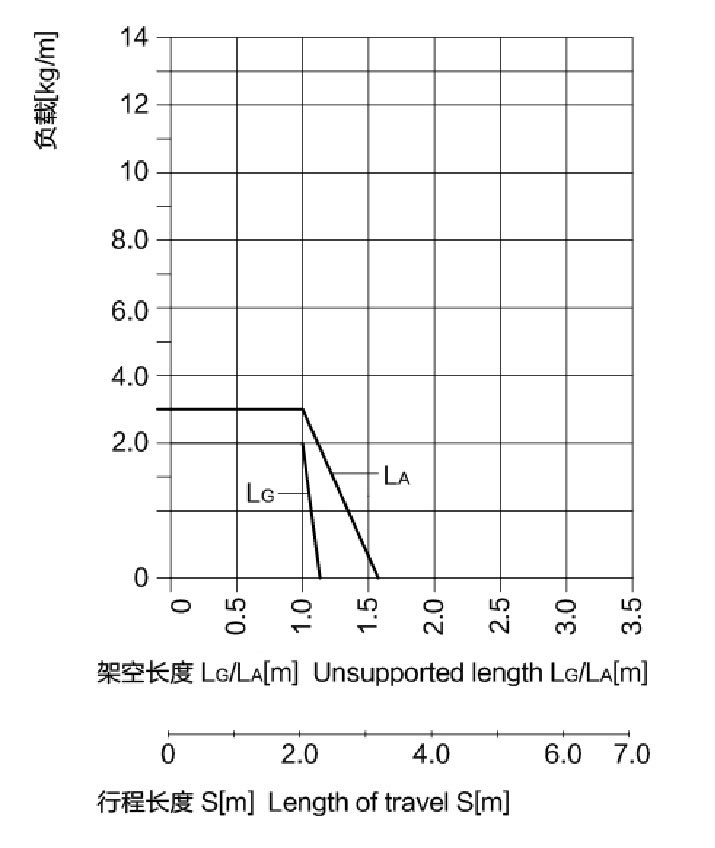

Geschwindigkeit / Beschleunigung LG: Max.25m/s Max.205m/s2
Geschwindigkeit / Beschleunigung LA: Max.5m/s Max.8m/s2
Gleitgeschwindigkeit / Beschleunigung: Hängt ab
Zulässige Temperatur für Material: igumid G/-40℃ to +125℃
Brennbarkeitsklasse, Igumid G: VDE0304 IIC UL94 V2

Die Auswahl der TF-Seilkette ist abhängig von der Lastanordnung. Im Allgemeinen sollten die innere Höhe und die innere Breite der Kabelkette jeweils 1,5 mal der maximalen Höhe und der maximalen Breite der Lastanordnung betragen.

Typ (Hi) Innenhöhe
(mm in.)
(Wi) Innenbreite
(mm in.)
Kabel max ø
(mm in.)
(H) Außenhöhe
(mm in.)
(W) Außenbreite
(mm in.)
(R) Biegungsradius
(mm in.)
(P) Tonhöhe
(mm in.)
JQ18 18.6 (0.73) 20.5-60.5 (0.81-2.38) ø14 (0.55) 25.5 (1.00) 34.5-59.8 (1.36-2.35) 38 (1.50) 16 (0.63)
JQ28 28.2 (1.11) 30.5-120.5 (1.2-4.74) ø25 (0.9 8 ) 38.8 (1.53) 54.5-144.5 (2.15-5.69) 55-100 (2.17-3.94) 24 (0.95)
JQ38 39 (1.54) 51-91 (2.01-3.58) ø35 (1.38) 53 (2.09) 77-117 (3.03-4.61) 75-200 (2.95-7.87) 30 (1.18)
JF38 39.4 (1.55) 51-91 (2.01-3.58) ø35 (1.38) 53 (2.09) 77-117 (3.03-4.61) 125-200(4.92-7.87) 30 (1.18)
JQ48 48 (1.89) 51-176 (2.01-6.93) ø44 (1.73) 66.8 (2.63) 81-206 (3.19-8.11) 75-250 (2.95-9.84) 35 (1.38)
JQ58 58 (2.28) 51-176 (2.01-6.93) ø54 (2.13) 76.8 (3.02) 89-214 (3.50-8.43) 115-350 (4.53-13.78) 40 (1.57)

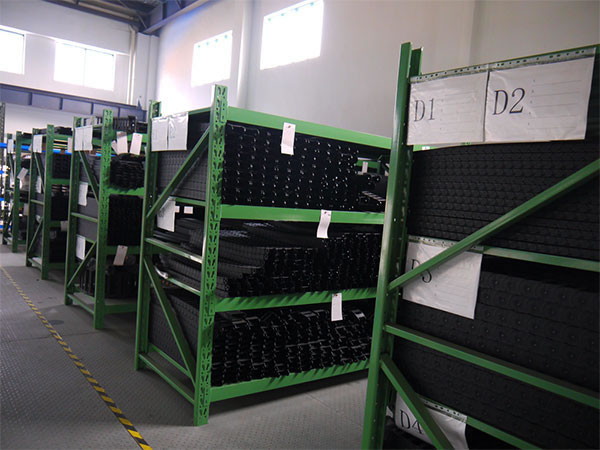

  • Lager für Rohstoffe

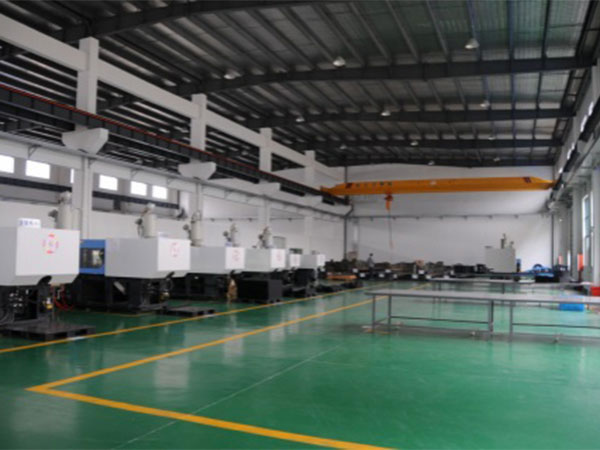

  • Spritzgießanlage

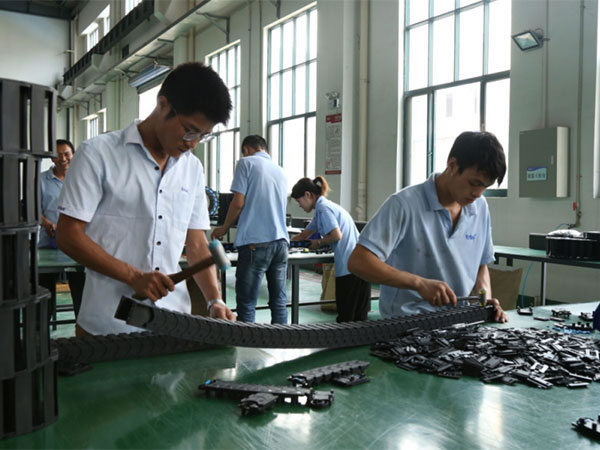

  • Montage

Werkstücke für die Montage
Linker Körper, rechter Körper, oberer Querbalken, unterer Querbalken, Schrapnell, innere und äußere Gelenke
