Die TLG Schleppketten eignen sich für die Installation einer großen Menge und einer hohen Tragfähigkeit von Kabeln und Ölleitungen, die eine Aufhängeinstallation ermöglichen (Unterstützung ist nicht erlaubt) und langwierig ist. Die Stützplatte kann entsprechend den Anforderungen des Benutzers hergestellt werden. Es ist verwendbar für Vorlagenmaschinerie, bewegliche Maschine usw. Der Biegeradius ist 75-600mm und die innere Höhe ist 50-150mm für Ihre unterschiedliche Anforderung.
Die Stahlseilkette der TLG-Serie hat die Belastbarkeit & Hublänge auf der Basis der TL-Serie gestärkt, um mehr schweres Kabel und Schlauch zu laden und länger ungestützte Länge zu haben. Daher kann es sich für Werkzeugmaschinen, bewegliche Maschinen und alle dynamischen mechanischen Bewegungen eignen.
Wegen des eleganten Aussehens kann es die künstlerische Wirkung der Werkzeugmaschine in hohem Grade stärken und die Produktwettbewerbsfähigkeit auf dem internationalen Markt fördern.

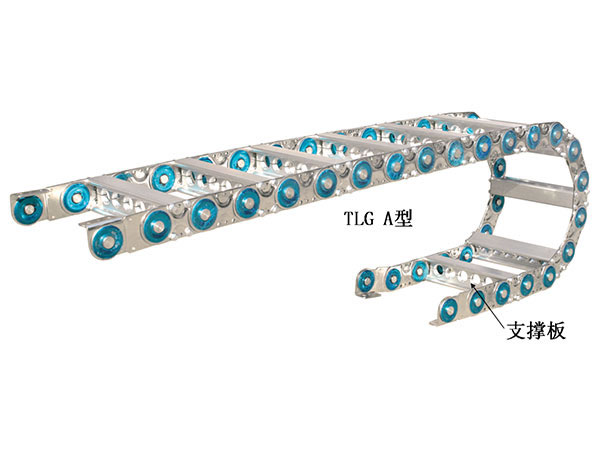

TLG-Serie enthalten TLGA und TLGB-Typ in Bezuf auf verschiedene Trägerplatten. TLGA Typ

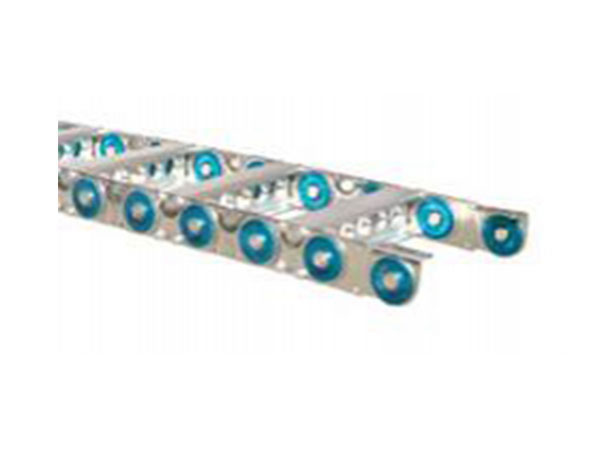

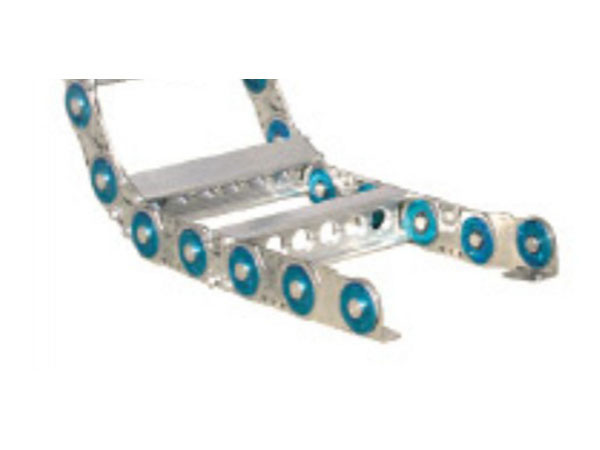

Der TLGA-Typ wird vom erstklassigen Legierungsaluminiumprofil gebildet, das die verschiedenen Anforderungen der Kunden treffen kann. Der Stützabstand kann 1200mm erreichen. Bei der höchsten Geschwindigkeit und der Reisegeschwindigkeit kann es sogar die Separatorarbeit perfekt halten und das Kabeldraht gut schützen.
Technische Parameter
Typ
(Hi) Innenhöhe
(mm in.)
(Wi) Innenbreite
(mm in.)
Kabel max ø
(mm in.)
(H) Außenhöhe
(mm in.)
(W) Außenbreite
(mm in.)
(R) Biegungsradius
(mm in.)
(P) Tonhöhe
(mm in.)
TLG75
32 (1.26)
Kundengerecht
ø27 (1.06)
50 (1.97)
(Wi+19mm)
100-300 (3.94-11.81)
75 (2.95)
TLG100
51 (2.01)
ø48 (1.89)
75 (2.95)
(Wi+26mm)
150-400 (5.91-15.75)
100 (3.94)
TLG125
72 (2.83)
ø66 (2.60)
100 (3.94)
(Wi+34mm)
200-500 (7.87-19.69)
125 (4.92)
TLG175
120 (4.72)
ø108 (4.25)
147 (5.79)
(Wi+38mm)
250-600 (9.84-23.62)
175 (6.89)
Unterstützungsplattentyp
Die Trägerplatte dient zur Isolierung unterschiedlicher Energiebelastungen. Wir bieten sowohl integrale als auch getrennte Typen von Stützplatten zur Auswahl. Der maßgeschneiderte Service steht zur Verfügung.

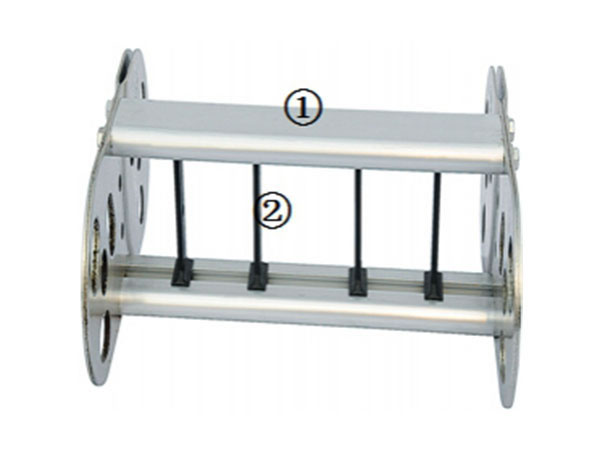

Integrierte Stützplatte
Material der Unterstützungsplatte: extrudierte Aluminiumlegierung
Materialien des isolierenden Streifens: Aluminiumlegierung

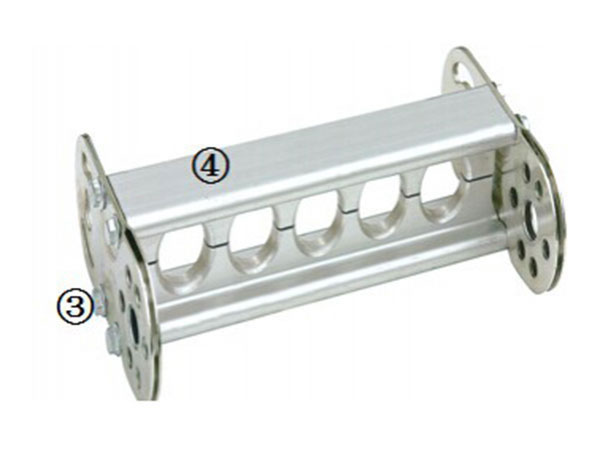

Getrennte Stützplatte
Materialien der Achsenspin: Stahllegierung
Materialien der Unterstützungsplatte: extrudierte Aluminiumlegierung

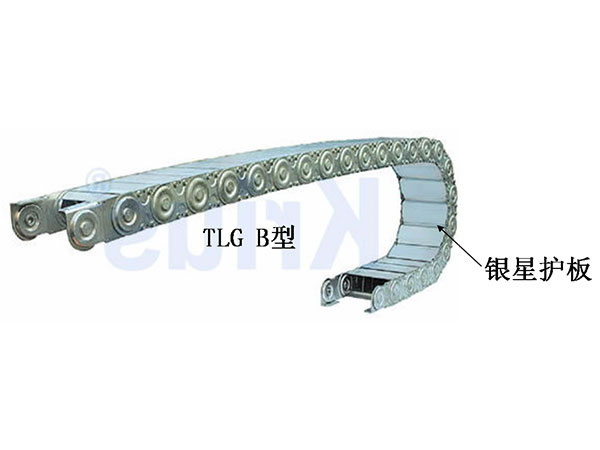

TLGB-Silberner Stern-Schutzschild
TLGB hat den Plastikabscheider, der die Lage und den erworbenen kundenspezifischen Raum frei einstellen kann. Dies ist vor allem für die Anwendung, wenn verschiedene Arten von Kabeln zur gleichen Zeit verwendet werden. Die Schutzplatte ist eine neue Entwicklung namens ,,silberner Stern-Schutzplatte" und besteht aus Aluminiumlegierung mit dem eleganten Aussehen, hoher Stabilität, dem völligen Fallschutz. Es ist einfach zusammenzubauen und abzubauen und hat den Arbeitsumwelt-Test für mehr als 15 Jahren bestanden.
