Kettenbrett Stahl-Kabelkette, TL Serie

Der Hauptkörper der Stahlkabelkette der TL-Serie besteht aus einer Kettenplatte (verchromtem Stahl), einer Stützplatte (extrudierter Aluminiumlegierung) und einem Achsenstift (Stahllegierung) usw. Es erzeugt eine Relativbewegung zwischen dem Kabel oder dem Kunststoffrohr und der Kettenplatte ohne Verformung. Mit der Behandlung der Verchromung verfügt die Kettenplatte über einzigartiges Aussehen, vernünftige Struktur, hohe Stärke, hohe Starrheit und hohe Zuverlässigkeit. Es ist leicht zusammenzubauen, zu zerlegen und deformieren. Daneben haben wir hochfeste verschleißfeste Werkstoffe für diese Kabelkette eingesetzt. Der Achsstift aus Stahllegierung verleiht dem System hohe Verschleißfestigkeit, hohe Flexibilität, geringen Widerstand und geringere Geräusche, so dass die Kette ihre Form lange halten kann.

Das ästhetische Erscheinungsbild dieser Kabelkette hat maßgeblich zu dem gesamten künstlerischen Effekt beigetragen, damit die Wettbewerbsfähigkeit der mechanischen Ausrüstung auf dem internationalen Markt erhöht wird.

1. Die max Geschwindigkeit der Stahlseilkette: 40m / min
2. Das Geräusch ist niedriger als 68dB, wenn die Stahlseilkette betreibt
3. Beim Betrieb kann es mindestens 1 Milliarde Male hin- und herbewegen

Detail

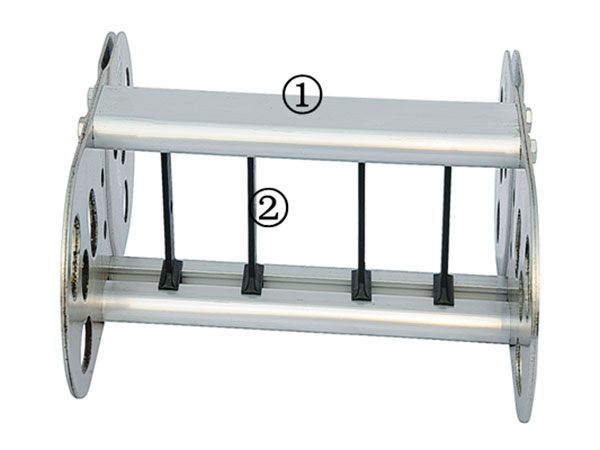

① III Typ-Trägerplatte (extrudierte Aluminiumlegierung)
② Isolierstreifen (Aluminiumlegierung)

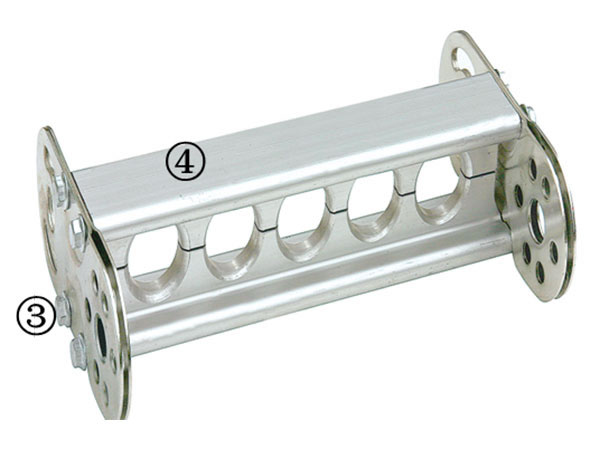

③ Achsenspin (Stahllegierung)
④I / II Stützplatte (extrudierte Aluminiumlegierung)
I bezieht sich auf einen integralen Typ
II bezieht sich auf die Art, die sich in Ober-und Unterkörper trennt

Technische Parameter
Typ (Hi) Innenhöhe
(mm in.)
(Wi) Innenbreite
(mm in.)
Kabel max ø
(mm in.)
(H) Außenhöhe
(mm in.)
(W) Außenbreite
(mm in.)
(R) Biegungsradius
(mm in.)
(P) Tonhöhe
(mm in.)
TL30 10 (0.39) Customizable ø6 (0.24) 25 (0.98) (Wi+8mm) 20 (0.79) 30 (1.18)
TL45 16 (0.63) ø12 (0.47) 32 (1.26) (Wi+12mm) 50-145 (1.97-5.71) 45 (1.77)
TL65 31 (1.22) ø27 (1.06) 44 (1.73) (Wi+18mm) 75-185 (2.95-7.28) 65 (2.56)
TL80 32 (1.26) ø27 (1.06) 56 (2.20) (Wi+18mm) 100-300 (3.94-11.81) 80 (3.15)
TL95 53 (2.09) ø48 (1.89) 70 (2.76) (Wi+20mm) 115-300 (4.53-11.81) 95 (3.74)
TL115 58 (2.28) ø50 (1.97) 86 (3.39) (Wi+24mm) 145-350 (5.71-13.78) 115 (4.53)
TL125 68 (2.68) ø60 (2.36) 100 (3.94) (Wi+24mm) 200-750 (7.87-29.53) 125 (4.92)
TL155 86 (3.39) ø74 (2.91) 120 (4.72) (Wi+26mm) 200-600 (7.87-23.62) 155 (6.10)
TL180 112 (4.41) ø100 (3.94) 144 (5.67) (Wi+26mm) 250-650 (9.84-25.59) 180 (7.09)
TL225 152 (5.98) ø130 (5.12) 200 (7.87) (Wi+26mm) 400-1000(15.75-39.37) 225 (8.86)
TL250 172 (6.77) ø150 (5.91) 220 (8.66) (Wi+28mm) 400-1000(15.75-39.37) 250 (9.84)
