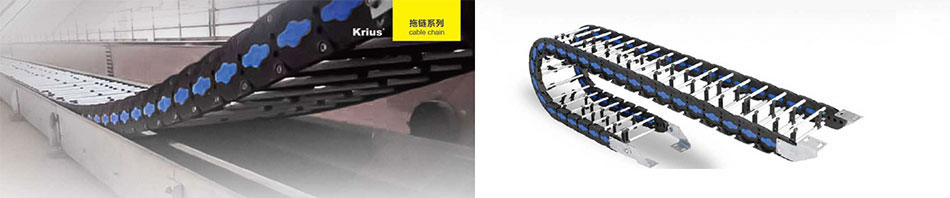

Brückentyp -Aluminium- und Kunststoff-Kabelkette CL Serie

Aluminium-Kabelkette / Kunststoff-Kabelkette / Brückentyp-Kabelkette

Diese besondere Art der Kabelkette ist aus Nylon und Aluminium, mit einer Querstange aus Aluminium oder Edelstahl hergestellt. Die Länge der Querlatte ist anpassbar, um dem Kunden mehr Platz und Komfort zu bieten.

Funktionen und Vorteile
1. Kreuzschienen aus Aluminium
2. Entflammbarkeit: UL V2
3. Getrennte Montagehalterung mit einer Kettblechplatte auf beiden Seiten
4. Angenehmes ästhetisches Aussehen
5. Korrosionsbeständige, reibungsbeständige, große gleitende Anwendung
6. Die Montage in S-Form ist verfügbar

Anwendung
Mit einer CL-Kabelkette kann die Energie sicher auf eine Höhe von über 800m (z. B. ein Kran) oder ein Getriebesystem transportiert werden. Es wirkt, um den Abrieb zwischen Kabeln und Rohren zu reduzieren.

Anwendungen
1. Hohe Erschütterung und gebogene Positionen
2. Großer Biegeradius und ändernde Richtungen
3. Große Verschleiß- und Belastungssituationen
4. Gegenüberbiegung
5. Langstreckenbetrieb

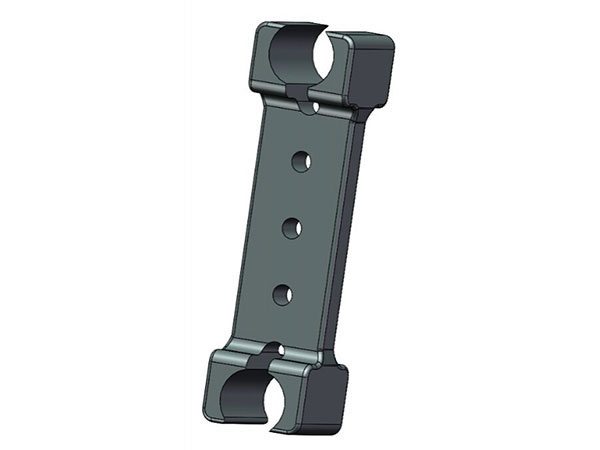

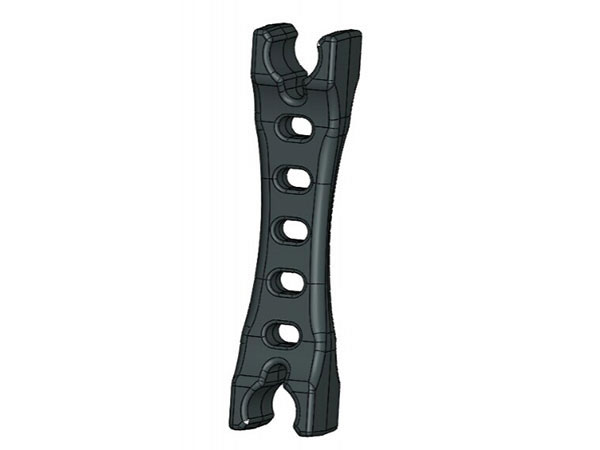

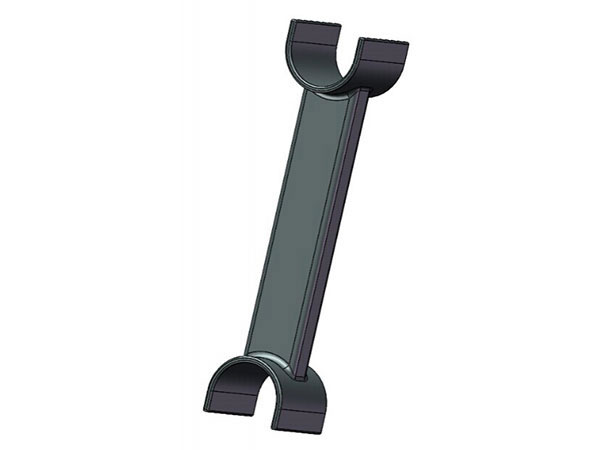

Abscheider
Die vertikalen Separatoren werden für vertikale Unterteilungen innerhalb des Raumes der Kabelkette verwendet. Die Separatoren können nach Kundenwunsch zusammengebaut werden, durch jeden Stellplatz oder alle zwei Stellplätze usw. Festgelegt werden. Wenn die Separatoren zwischen oberer und unterer Querstange befestigt sind, können sie sich frei für unterschiedlich große Kabel anpassen.

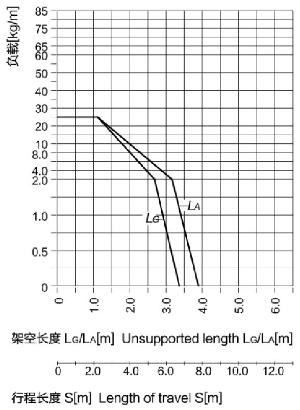

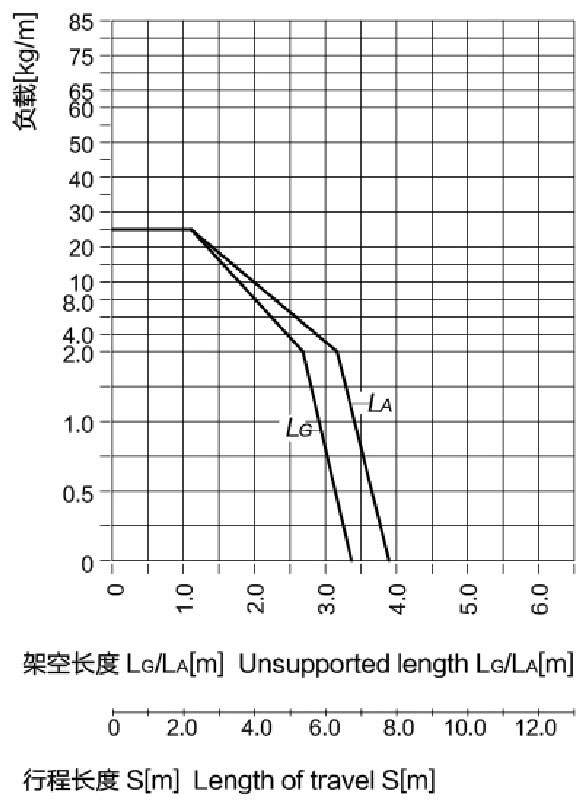

Technische Parameter

Geschwindigkeit / Beschleunigung LG: Max.25m/s Max.205m/s2
Geschwindigkeit / Beschleunigung LA: Max.5m/s Max.8m/s2
Gleitgeschwindigkeit / Beschleunigung: Max.12m/s Max.50m/s2
Zulässige Temperatur für Material: Igumid G/-40 ºC to +125 ºC
Brennbarkeitsklasse, Igumd G: VDE0304 IIC UL94 V2

CL Größenparameter
Die Auswahl der richtigen CL-Kabelkette hängt von der Lastanordnung ab. Im Allgemeinen sollten die innere Höhe und die innere Breite der Seilkette jeweils 1,5 mal der maximalen Höhe und der maximalen Breite der Lastanordnung betragen.

Typ (Hi) Innenhöhe
(mm in.)
(Wi) Innenbreite
(mm in.)
Kabel max ø
(mm in.)
(H) Außenhöhe
(mm in.)
(W) Außenbreite
(mm in.)
(R) Biegungsradius
(mm in.)
(P) Tonhöhe
(mm in.)
CL40 40 (1.57) 80-400 (3.15-15.75) ø37 (1.46) 69 (2.72) 122-442 (4.80-17.40) 75-250 (2.95-9.84) 70 (2.76)
CL46 46 (1.81) 80-400 (3.15-15.75) ø42 (1.65) 79 (3.11) 126-446 (4.96-17.56) 75-400 (2.95-15.75) 78 (3.07)
CL66 66 (2.60) 100-600 (3.94-23.62) ø60 ( 2.36 ) 106 (4.17) 154-654 (6.06-25.75) 150-300 (5.91-19.69) 99 (3.9)
CL88 89 (3.50) 100-600 (3.94-23.62) ø80 ( 3.15 ) 139 (5.47) 144-644 (5.67-25.35) 200-500 (7.87-19.69) 128 (5.04)
CL108 110 (4.34) 150-650 (5.91-25.59) ø100 (3.94) 165.5 (6.52) 202-702 (7.95-27.64) 200-600 (7.87-23.62) 128 (5.04)
CL110 110 (4.34) 150-650 (5.91-25.59) ø100 (3.94) 165.5 (6.52) 202-702 (7.95-27.64) 200-600 (7.87-23.62) 128 (5.04)
